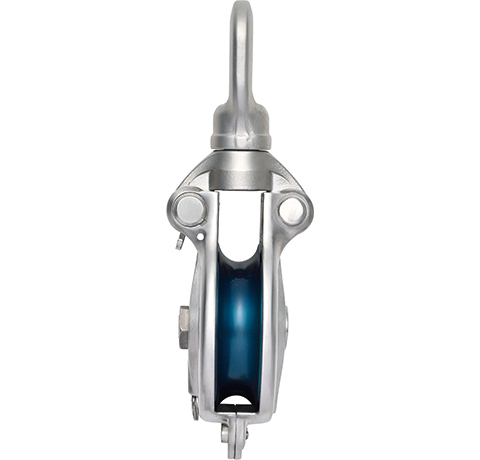

Este producto mantiene una alta popularidad, incluso entre los bloques de acero inoxidable por los que ASANO es famoso. En 2017, cambiamos al forjado de la sección giratoria para reforzar la seguridad. Actualizamos constantemente incluso nuestros productos clásicos. Este bloque cuenta con protección contra el deslizamiento del pasador de palanca y el aflojamiento de la tuerca. También está disponible el modelo con polea de ranura en V.
■Material: Acero inoxidable especial, Polea: SCS1 (equivalente a SUS410), Pasador de polea/pasador giratorio/pasador giratorio/pasador de palanca/pasador de tope: SUS304
*La carga de trabajo no se aplica a la parte de la enganche. *La carga de trabajo se ajusta a la carga de trabajo de los rodamientos. *Este producto contiene dos rodamientos de acero con sellos de goma.
Solicitar cotización para este artículo
COMPARTIR
Características principales
-
Característica 01
Medidas contra la liberación del pasador de palanca
Característica 01
Medidas contra la liberación del pasador de palanca
El pasador de palanca solo se puede retirar cuando su placa esté alineada con la muesca (ranura). Esto evita que se suelte accidentalmente. Las vibraciones pueden causar una alineación involuntaria. Para evitarlo, sujete con alambre los orificios de la placa del pasador de palanca y el cuerpo del bloque.
-
Característica 02
Medidas contra las nueces sueltas
Característica 02
Medidas contra las nueces sueltas
La tuerca especial inventada ofrece una función anti-tuerca suelta. 1. Tire del anillo doble. 2. Gire la tuerca especial mientras tira del anillo. * El pasador se soltará solo tirando del anillo doble. El pasador quedará atrapado al girar la tuerca especial sin tirar de ella. Asegúrese de seguir tirando al girar.
Dibujo / Dimensión / Solicitud de cotización
Para solicitar una cotización, consulte la columna RFQ para cualquier producto para el cual desea una cotización.
Los productos que seleccione se agregarán a la lista de solicitud de cotización.
| Solicitud de cotización | Dibujo | No. | Precio de lista | Tamaño (diámetro de la polea) (mm) | Diámetro máximo de la cuerda (mm) | d(mm) | Largo (mm) | L1(mm) | L2(mm) | D1(mm) | B(mm) | B1(mm) | B2(mm) | t(mm) | t1(mm) | Diámetro de la llave hexagonal (mm) | N.º nominal del rodamiento | Peso unitario (kg) | Límite de carga de trabajo (t) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AK1691 | $594.00 | 100 | 22 | 16 | 268 | 44 | 137 | 78 | 110 | 22 | 10.5 | 25 | 56 | 5 | 6304 | 2.6 | 1.6 |
